Ұйымдастырушылар:

- «Солтүстік Қазақстан облысы әкімдігінің білім басқармасы»

- Ғылым , техника және технология бөлімі «Балалар мен жасөспірімдер шығармашылығының облыстық орталығы» КММ



Конкурстың мақсаты мен міндеттері:

- техникалық шығармашылықты насихаттау;

- оқушылардың танымдық қызығушылығын және шығармашылық қабілеттерін дамыту;

- бастапқы техникалық үлгілеу бойынша білім мен дағдыларды тексеру.

- қашықтықтан оқыту жағдайында оқушылардың техникалық шығармашылығы мен өзара әрекеттестігі бойынша тәжірибе алмасу үшін жағдай жасау.

Қатысушылар: жалпы білім беретін мектептер мен қосымша білім беру

ұйымдарының оқушылары.

Конкурсқа тапсырма:

Пенопластан планер жасау. Технологиялық карта (1-қосымша), сурет (2-қосымша) және планерді дайындау туралы сипаттама (3-қосымша) қоса беріледі.

Материалдар мен жабдықтар:

Ламинатталған төбелік плитка, рейка қимасы 10X3 мм. және ұзындығы 250 см., жүк (ауырлық орталығын реттеу үшін), мысты сым, сызғыш, қарындаш,кеңсе пышағы, тегістеу қағазы, желім, ағылшын түйреуіштері, пассатиждер.

Конкурстық жұмыстарды бағалау критерийлері:

- Үлгіні орындау технологиясының сапасы

- Модельдің ұшу сапасы

Конкурсты өткізу мерзімі мен тәртібі:

Конкурстық жұмыстар, электрондық түрде 2020 жылғы 1-24 сәуір аралығында электрондық пошта арқылы қабылданады This email address is being protected from spambots. You need JavaScript enabled to view it.

24 сәуірден кейін түскен конкурстық жұмыстар қаралмайды.

Конкурс жеңімпаздарының дипломдары мен қатысушылардың сертификаттары БЖШОО сайтында сілтеме бойынша орналастырылады. http://octdu.skom.kz

Конкурсқа қатысу үшін электрондық пошта арқылы конкурстық жұмысты жіберу қажет: This email address is being protected from spambots. You need JavaScript enabled to view it.:

- Word форматындағы өтініш / А.Т.Ә., жасы, оқушының білім беру ұйымы.

- планер үлгісі бар оқушының суреті;

- планердің дайын фото моделі;

- жұмыстың кемінде үш аралық кезеңдерінің суреті.

- екі минуттан аспайтын планерді іске қосу бейнесюжеті.

Қосымша ақпаратты телефон арқылы алуға болады:

8(715) 2-46-64-16 (факс), This email address is being protected from spambots. You need JavaScript enabled to view it.

Гладкая Марина Анатольевна

Надточий Александр Викторович

1қосымша

Пенопластан планер жасау бойынша технологиялық карта

№	Операция атауы	Сызбадағы позиция	Құрал және құрылғылар
1	Қанатын белгілеу	2	Қарындаш, сызғыш
2	Қанат белгісі бойынша қиып алу	2	Кеңсе пышағы, төбелік плитка
3	Қанат профилін беру	2,7	Пышақ, шлиф. қағаз
4	Қанаттардың ұштарын (құлақшалар) дөңгелектеу R = 30	3	Пышақ, шлиф. Төбе плиткасы.
5	Құлақшаларды кесу	3	пышақ
6	Орталық қанатқа айналдыру	2,3	Пышақ, шлиф. қағаз
7	2,3 позицияны желімдеу 300бұрышына түйреуішпен бекіту	9	Желім, тереуіш
8	Тұрақтандырғышты белгілеу	5	Қарандаш, сызғыш
9	Белгі бойынша қиып алу	5	Қарандаш, шлиф. қағаз
10	Профильді беру	7	Пышақ, шлиф. қағаз
11	Кильді белгілеу	4	Қарандаш, сызғыш
12	Белгі бойынша қиып алу	4	Пышақ, төбе плиткасы
13	Профильді беру	8	Пышақ, шлиф. қағаз
14	Фюзеляжды өңдеу	1	Шлиф. қағаз



Планерді құрастыру

15	Сызбаға сәйкес қанатын, тұрақтандырғышты, кильді желімдеу.	Құрастыру сызбасы	Желім, құрылғы, ағаш рейка
16	Жүк көмегімен модельді теңгерімнен шығару.	1,6,7	Жүк, мысты сым, пассатижи

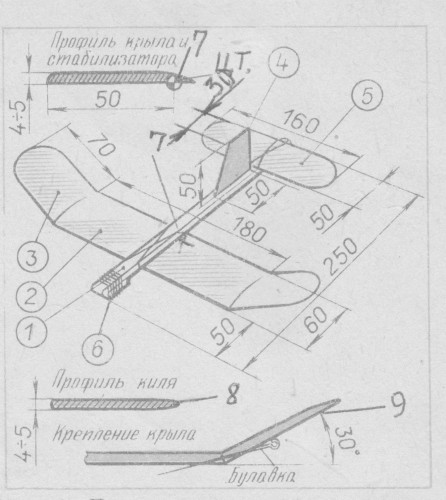

2 қосымша







3 қосымша

Пенопласттан планер

Планердің ұшу қашықтығы 20 м жетеді.

- Фюзеляж 1 модельді 10x3мм. және ұзындығы 250 мм. қарағай рейкасынан жасаңыз.

2 қанат, 5 стабилизатор және 4 киль 4 пенопласт (төбелік плиткалар) жасап, оны қалыңдығы 4— 5 мм пластиналарға кесіңіз.

- Қанаттың және тұрақтандырғыштың жоғарғы бетін зімпара қағазбен, сызбада көрсетілгендей өңдеңіз.

- Қанат үш бөліктен - 2 центропланнан және 3 екі құлақтан тұрады.

- Түйісу орындарында бұл бөліктерді бір-біріне тығыз келтіру қажет.

- Киль қимасында суреттегі сияқты көрінетіндей екі жағынан өңдеңіз (8 киль профилін қараңыз).

- Дайын қанатты, тұрақтандырғыш және киль фюзеляжға жабыстырыңыз.

Үлгіні құрастыру кезінде «Мастер» желімін, сондай-ақ бөлшектерді бір-біріне қатысты қатаң бекітетін кеңселік түйреуіштерді пайдаланыңыз. Желім құрғаған кезде, түйреуіштерді шығару керек. Алдыңғы жүк 6 ауырлық орталығы сызбада көрсетілген нүктеде болатындай етіп қойыңыз.

Модель дайын. Қолды жеңіл итеріп, оны жіберіңіз. Қажетті реттеу тұмсықтық жүк таңдау жолымен жүзеге асырылады. Планермен жарыстарды ұшу алыстығына немесе оның ұзақтығы үй-жайда да, ашық алаңда да өткізуге болады.
